Cur síos gairid:

Mótar drogall ardluais 800W agus tiománaí mótair fearas tí meascthóir luais 35000rpm

1. Éifeachtúlacht an chórais ard: Ina raon rialacháin luas leathan, tá an éifeachtacht iomlán ar a laghad 10% níos airde ná córais rialaithe luais eile, agus tá an éifeachtacht ard níos soiléire ar luas íseal agus ualach neamhrátáilte.

2. Raon leathan de rialáil luais, oibriú fadtéarmach ar luas íseal: Is féidir é a reáchtáil faoi ualach ar feadh i bhfad sa raon ó náid go luas uasta, agus tá an t-ardú teochta an mhótair agus an rialaitheora níos ísle ná an rátáil. ualach.

3. Casmhóiminte tosaigh ard, sruth tosaigh íseal: nuair a shroicheann an chasmhóimint tosaigh 150% den chasmhóimint rátáilte, níl an sruth tosaigh ach 30% den sruth rátáilte.

Seol ríomhphost chugainn

Sonraí Táirge

Clibeanna Táirge

Paraiméadair Mótair

Voltas Oibriúcháin	DC300V
Reatha rátáilte	2.8±10%A
Uasmhéid reatha	5.4A
Voltas tosaigh	DC23V~25V
cumhacht rátáilte	700±10%W
Luas rátáilte	35000 ± 10% RPM
Cumhacht díomhaoin	<100W
líon na gcuaillí	2
chasmhóiminte	0.2NM
éifeachtacht	80% ±10%
comaitéireacht	CW aiseach
torann	96dB MAX, <30cm
meáchan	1.68Kg
iompar	2 imthacaí liathróid
smacht	Braiteoir halla
Suiteáil	feisteas flange

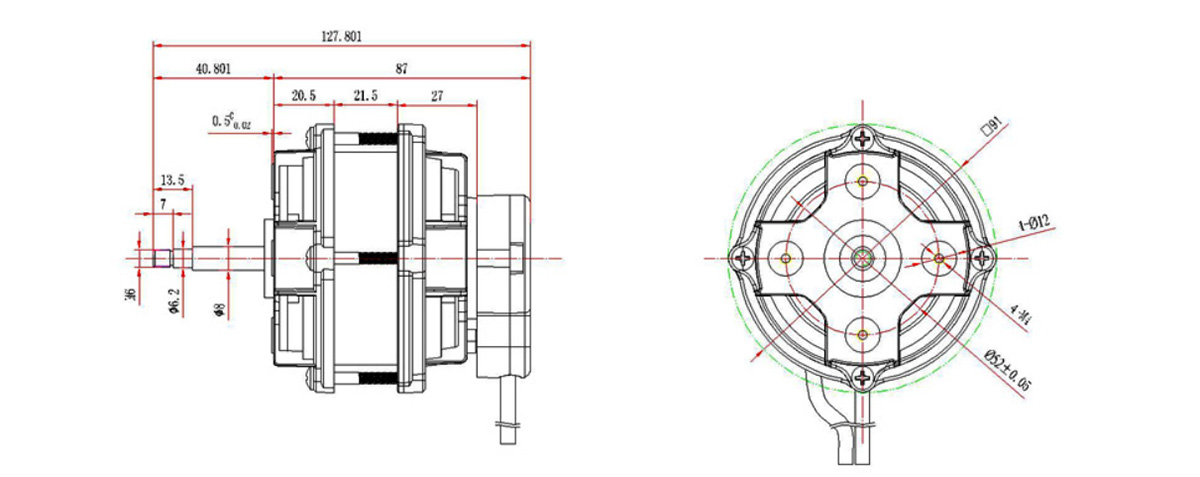

Struchtúr Mótair

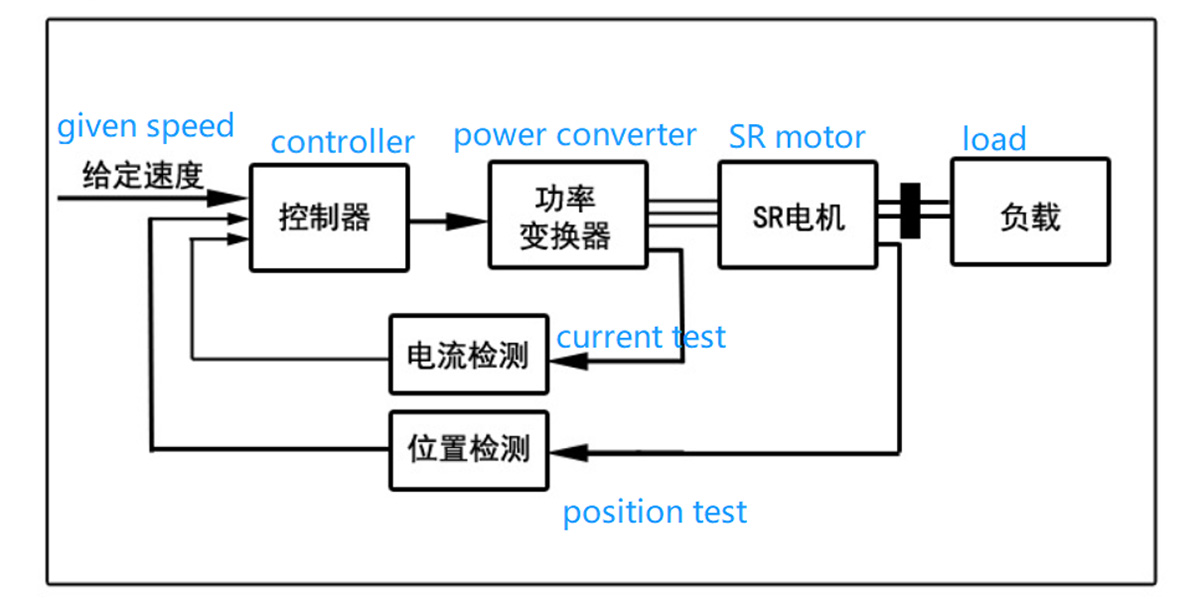

1. Comhdhéanamh an chórais tiomána mótair drogall aistrithe
Tá córas tiomána mótair drogall lasc (SRD) comhdhéanta go príomha de mhótar drogall lasc, tiontaire cumhachta, rialtóir agus brathadóir.

2.Mótar drogall athraigh
Is féidir mótair SR a dhearadh i struchtúir aon-chéim, dhá chéim, trí chéim, ceithre chéim agus il-chéim le huimhreacha céim éagsúla, agus tá struchtúr aon-fhiacail in aghaidh an cuaille agus struchtúr il-fiacail in aghaidh an cuaille, aer aiseach. bearna, bearna aer gathacha agus bearna aer aiseach.Struchtúr bearna aer hibrideach gathacha, rotor istigh agus struchtúr rotor seachtrach, mótair SR faoi bhun trí-chéim go ginearálta nach bhfuil cumas féin-tosaithe.Tá líon mór céimeanna tairbheach chun luaineacht an chasmhóiminte a laghdú, ach tá struchtúr casta mar thoradh air, go leor príomhfheistí aistrithe agus costas méadaithe.Faoi láthair, úsáidtear an struchtúr dhá chéim 6/4-cuaille agus an struchtúr ceithre chéim 8/6-leibhéal go forleathan.

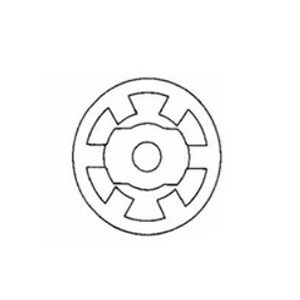

Struchtúr rialta 3-chéim
Mótar SR polar 6/4

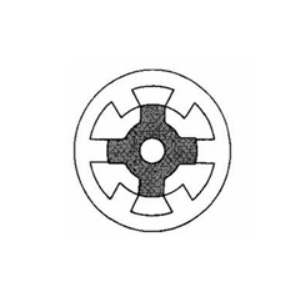

3-chéim 6/2
mótair SR polar

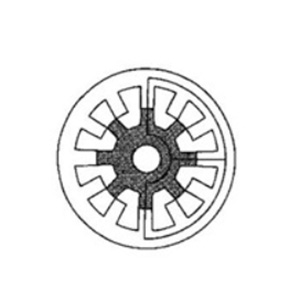

3-chéim 6/8
mótair SR polar

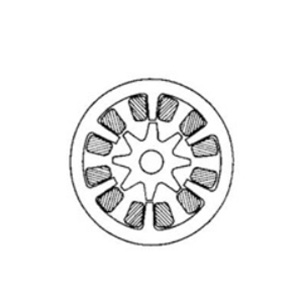

3-chéim 12/8
mótair SR polar

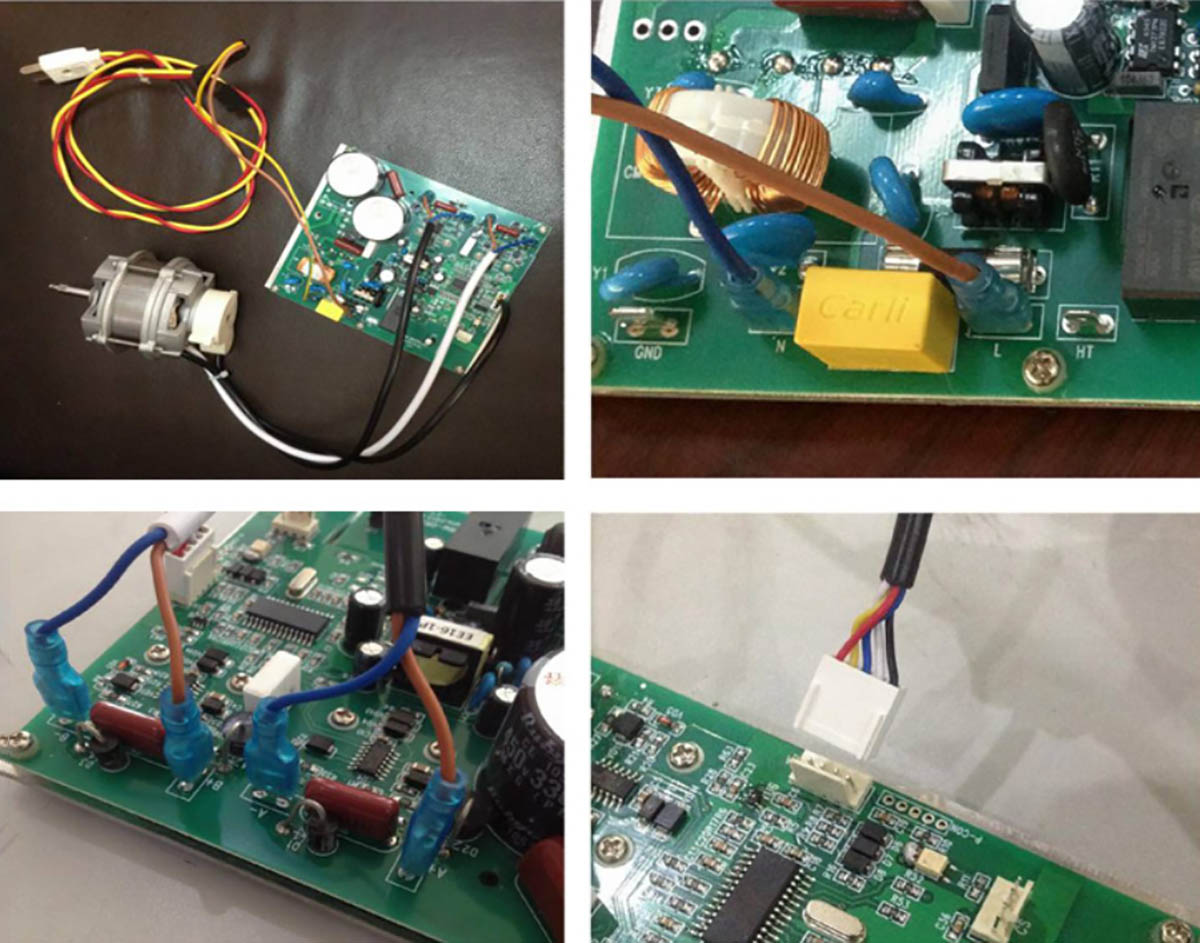

3. Léaráid sreangú fisiceach mótair agus tiománaí

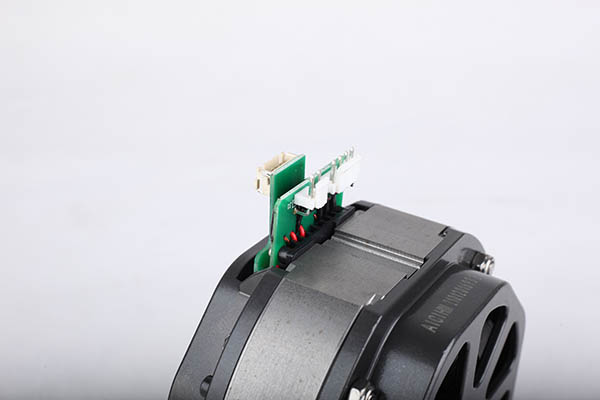

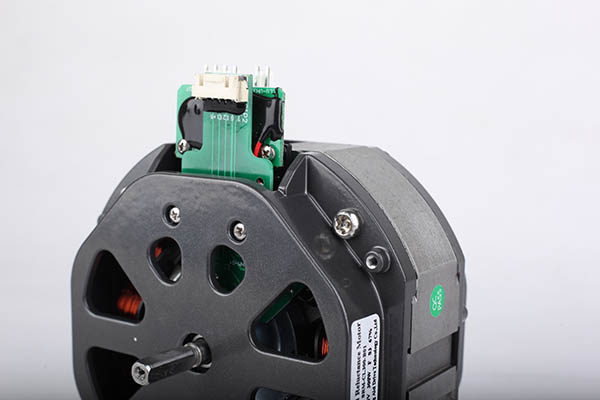

Grianghraf Táirge

Sreangú céim mhótair

Dubh (Donn /A+ Gorm /A-), Bán (Donn /A+ Gorm /A- ), fad sreinge L = 380 ± 50mm
Sreangú Halla:
Dearg ( +5V ), dubh ( GND ), buí ( SA ), gorm ( SB ), bán ( SC ), fad líne L = fad líne L = 380 ± 50mm
Stóráil: 5 ℃ ~ 40 ℃, taise <90%
Rang inslithe: F
Casann corna saor ó crack ar feadh 3 nóiméad ag 130% den voltas rátáil.
Saol oibre: 2000 uair an chloig faoi ghnáthchoinníollacha oibre.
Ba chóir go mbeadh an díláithriú aiseach níos lú ná 0.02mm nuair a bhíonn an mótar ag rith.

Saintréithe mótair

1.Éifeachtúlacht an chórais ard: Ina raon leathan rialaithe luais, tá an éifeachtacht iomlán ar a laghad 10% níos airde ná córais rialaithe luais eile, agus tá an éifeachtacht ard níos soiléire ag luas íseal agus ualach neamhrátáilte.
2.Raon leathan de rialáil luais, oibriú fadtéarmach ar luas íseal: Is féidir é a reáchtáil faoi ualach ar feadh i bhfad sa raon ó náid go luas uasta, agus tá ardú teochta an mhótair agus an rialaitheora níos ísle ná an t-ualach rátáilte.
3 .Casmhóiminte tosaigh ard, sruth tosaigh íseal: nuair a shroicheann an chasmhóimint tosaigh 150% den chasmhóimint rátáilte, níl an sruth tosaigh ach 30% den sruth rátáilte.
4. Is féidir leis tosú agus stop a chur go minic, agus aistriú idir rothlú ar aghaidh agus droim ar ais: is féidir leis tosú agus stop a chur go minic, agus aistriú go minic idir rothlú ar aghaidh agus droim ar ais.Nuair a bhíonn aonad coscánaithe ann agus go gcomhlíonann an chumhacht coscánaithe an ceanglas ama, is féidir leis an athrú tosaithe agus lasc chun cinn níos mó ná 1,000 uair in aghaidh na huaire a bhaint amach.
5. Cumas ró-ualach láidir: nuair a bhíonn an t-ualach i bhfad níos mó ná an t-ualach rátáilte ar feadh tamaill ghearr, laghdóidh an luas, coimeádfar an chumhacht aschuir uasta, agus ní bheidh aon feiniméan overcurrent ann.Nuair a fhilleann an t-ualach go gnáth, filleann an luas go dtí an luas socraithe.
6.Tá neart agus iontaofacht mheicniúil níos airde ná cineálacha eile mótair.Níl aon maighnéid buan ag an rotor agus is féidir go mbeadh ardú teochta incheadaithe níos airde aige.
